الظل:
نموذج: JH-09B
علامة تجارية: ماكينات جوهاي
Origin: الصين
شهادة: ISO, CE
صناعة قابلة للتطبيق: مصنع التصنيع
خدمة خارج الضمان: دعم فني للفيديو, الدعم عبر الإنترنت
فحص مصنع الفيديو: قدمت
تقرير الاختبار الميكانيكي: قدمت
نوع التسويق: منتج جديد 2020
فترة ضمان المكونات الأساسية: سنة واحدة
المكونات الأساسية: PLC, محرك, تحمل, ناقل الحركة, محرك
قديم و جديد: جديد
مكان المنشأ: الصين
فترة الضمان: سنة واحدة
| بيع الوحدات | : | Piece/Pieces |
| نوع الحزمة | : | حالة خشبية |
| مثال الصورة | : |
|
| تحميل | : |
|
The file is encrypted. Please fill in the following information to continue accessing it

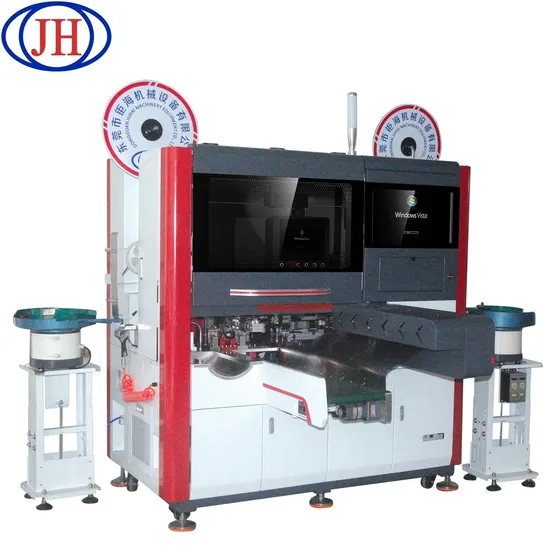

إن JH-09B عبارة عن ماكينة تجعيد ذات نهاية مزدوجة أوتوماتيكية بالكامل وإدخال ذات نهاية مزدوجة مع وظيفة وضع علامات متكاملة على الغلاف. إنها تقوم بتغذية الأسلاك، القطع، التجريد، تجعيد الأطراف على كلا الطرفين، إدخال المبيت على كلا الطرفين، وطباعة العلامات على المبيتات في دورة واحدة مستمرة.
تسمح وظيفة وضع علامات على الغلاف للمصنعين بطباعة أرقام الدُفعات أو رموز التاريخ أو معرفات تسلسل الأسلاك أو علامات القطبية مباشرةً على سطح الغلاف. وهذا يلغي عمليات وضع العلامات الثانوية ويضمن إمكانية التتبع طوال دورة حياة المنتج.
يقوم JH-09B بمعالجة الأسلاك الإلكترونية وكابلات الشريط من AWG#30 إلى AWG#20. وهو يدعم ملاعب الإسكان 1.0، 1.25، 1.5، 2.0، 2.54، و 3.96 ملم، مع توافق عالمي من 2P إلى 12P. بالنسبة للتطبيقات التي تتطلب إدخال طرف واحد فقط، يمكن تحويل الطرف B إلى وضع التجريد والتعليب بدلاً من العقص والإدراج.
تم تصميم الماكينة لمصنعي أحزمة أسلاك السيارات والأجهزة المنزلية والتحكم الصناعي والأجهزة الطبية الذين يحتاجون إلى مجموعات طرفية موثوقة مزدوجة الأطراف مع تعريف مبيت دائم.
تكامل علامات الغلاف – قم بطباعة أرقام الدُفعات أو رموز التاريخ أو معرفات تسلسل الأسلاك أو علامات القطبية مباشرةً على الحاويات أثناء الإنتاج. يلغي عمليات وضع العلامات الثانوية.
تجعيد مزدوج الطرف + إدخال مزدوج الطرف - يقوم كل من الطرف A والطرف B بإجراء تجعيد طرفي وإدخال المبيت. التجميعات المنتهية بالكامل في دورة واحدة.
400-450 دورة/ساعة – إنتاج عالي السرعة مع إنتاج مستقر.
تبديل وضع الطرف B – يمكن تبديل الطرف B من التجعيد + الإدراج إلى التجريد + التعليب للتطبيقات التي تتطلب إدخال طرف واحد فقط.
فحص الرؤية CCD - CCD للأمام للتحقق من تسلسل الأسلاك. CCD الجانبي للتحقق من عمق الإدراج.
سلك إلكتروني + كابل شريطي - يعالج كلا النوعين من الأسلاك على نفس الجهاز.
2P-12P عالمي – تشترك المساكن ذات الخطوة نفسها في نفس وحدة التغذية الاهتزازية. تغيير الأدوات بسيط وسريع.
مكونات متميزة - أجهزة Inovance، وأدلة Hiwin، ومسامير TBI، وأنظمة هوائي Airtac، وأجهزة استشعار Schneider.
شاشة اللمس HMI - تعديل المعلمات ومراقبة الإنتاج وأكثر من 50 مجموعة معلمات محفوظة للتغيير السريع.
| Parameter | Specification |
|---|---|
| Model | JH-09B |
| Functions | Wire feeding, length measurement, cutting, A/B-end stripping, A/B-end crimping, A/B-end housing insertion, housing marking |
| Wire Range | AWG#30 – AWG#20 (tooling change for different gauges) |
| Wire Types | Electronic wire, ribbon cable |
| Wire Length (Electronic Wire) | 50mm – 800mm |
| Wire Length (Ribbon Cable) | 60mm – 800mm |
| Cutting Accuracy | ±0.1mm + 0.1% of length |
| Strip Length (Both Ends) | 1 – 6mm |
| Tinning Length | 1 – 6mm |
| Housing Pitch | 1.0, 1.25, 1.5, 2.0, 2.54, 3.96mm |
| Housing Pins | 2P – 12P (same-pitch housings share feeder) |
| Marking Method | Laser marking / Inkjet marking (configurable) |
| Marking Content | Batch numbers, date codes, wire sequence IDs, polarity marks, logos |
| Cycle Rate | 400 – 450 cycles/hour |
| Air Pressure | 0.6 – 0.7MPa (clean, dry air) |
| Power Supply | AC220V 50/60Hz |
| Power Consumption | 3500W |
| Machine Dimensions | 1800mm (L) × 2000mm (W) × 1800mm (H) |
| Weight | Approx. 980kg |
| Feeder Type | Vibratory bowl feeder (JUHAI custom) |
تم تجهيز JH-09B بكاميرتي رؤية CCD للتحقق الشامل من الجودة.
| Camera | Position | Inspection Target | Timing |
|---|---|---|---|
| Forward CCD | Front-facing | Wire sequence (multi-color wire order) | After stripping, before crimping |
| Side CCD | Side-facing | Terminal insertion depth | After housing insertion |
منطق التفتيش:
يكتشف جهاز CCD الأمامي خطأ في تسلسل الأسلاك → يتم رفض السلك دون تجعيد/إدخال
يكشف جهاز CCD الجانبي عن إدخال غير مكتمل ← يتم فرز التجميع النهائي إلى NG bin
المعدل السيئ يتجاوز الحد ← تتوقف الآلة مع إصدار إنذار
يعد نظام الكاميرا المزدوجة هذا قياسيًا في JH-09B، وليس ترقية اختيارية.
يوفر JH-09B تكوينًا مرنًا للطرف B لاستيعاب متطلبات الإنتاج المختلفة.
| Mode | B-end function | Best for |
|---|---|---|
| Mode 1 | Crimping + Insertion | Double-end terminated harnesses |
| Mode 2 | Stripping + Tinning (no crimp, no insert) | Applications requiring one tinned end for soldering |
تسمح إمكانية التبديل هذه لنفس الماكينة بإنتاج كل من الأسلاك المنتهية ذات النهاية المزدوجة والأسلاك المعلبة ذات النهاية الواحدة دون شراء معدات منفصلة.
س1: ما هي طرق وضع العلامات المتوفرة على JH-09B؟
ج: يدعم JH-09B وضع العلامات بالليزر (الدائم، عالي التباين) ووضع العلامات النافثة للحبر (أرقام الدُفعات، والترميز اللوني). كلاهما قابل للتكوين بناءً على متطلبات التطبيق الخاص بك.
س2: ما هي المعلومات التي يمكن وضع علامة عليها على المساكن؟
ج: أرقام الدُفعات، ورموز التاريخ، ومعرفات تسلسل الأسلاك (PIN1، PIN2، وما إلى ذلك)، وعلامات القطبية (+، -)، وشعارات الشركة المصنعة، ورموز QR (الوسم بالليزر فقط).
س3: هل وضع علامة على السكن قياسي أم اختياري؟
ج: تعتبر علامة الإسكان ميزة اختيارية. يرجى تحديد متطلبات وضع العلامات الخاصة بك عند الطلب.
س 4: هل يتحقق الجهاز من تطبيق العلامات بشكل صحيح؟
ج: نعم. يمكن لرؤية CCD الاختيارية التحقق من وجود العلامات وموضعها ووضوحها.
س5: ما هو معدل الدورة مع تمكين وضع العلامات؟
ج: 400-450 دورة في الساعة. تضيف عملية وضع العلامات وقتًا ضئيلًا إلى الدورة الشاملة.
س6: هل يمكن تكوين الطرف B للتعليب بدلاً من الإدخال؟
ج: نعم. يمكن تحويل الطرف B JH-09B من وضع التجعيد+الإدراج إلى وضع التجريد+التعليب.
س7: ما هي عمليات فحص CCD المضمنة بشكل قياسي؟
ج: CCD للأمام للتحقق من تسلسل الأسلاك و CCD الجانبي للتحقق من عمق الإدراج. كلاهما قياسي.
س8: ما هو الضمان؟
ج: ضمان لمدة 12 شهرًا على الجهاز بالكامل (باستثناء المواد الاستهلاكية)، مع دعم فني مدى الحياة وترقيات مجانية للبرامج.
س9: هل يمكنني تحديد العلامات التجارية المفضلة للمكونات؟
ج: نعم. يتم دعم اختيار العلامة التجارية المخصصة للماكينات، وعلم الخصائص الهوائية، وأجهزة الاستشعار، وأنظمة الرؤية، ومعدات وضع العلامات، والمزيد.
س10: ما هي المهلة الزمنية؟
ج: 30-45 يوم عمل بعد تأكيد الإيداع، اعتمادًا على التكوين والميزات الاختيارية.
