الظل:
نموذج: JH-12
صناعة قابلة للتطبيق: مصنع التصنيع
خدمة خارج الضمان: دعم فني للفيديو, الدعم عبر الإنترنت
فحص مصنع الفيديو: قدمت
تقرير الاختبار الميكانيكي: قدمت
نوع التسويق: منتج جديد 2020
فترة ضمان المكونات الأساسية: سنة واحدة
المكونات الأساسية: PLC, محرك
قديم و جديد: جديد
مكان المنشأ: الصين
فترة الضمان: سنة واحدة
| بيع الوحدات | : | Piece/Pieces |
| نوع الحزمة | : | حالة خشبية |
| مثال الصورة | : |
|
| تحميل | : |
|
The file is encrypted. Please fill in the following information to continue accessing it

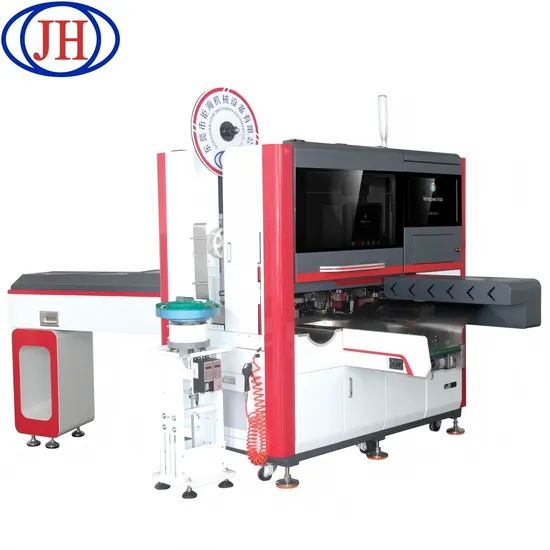

JH-12 عبارة عن ماكينة تجعيد وإدخال أحادية الطرف أوتوماتيكية بالكامل، مصممة لمعالجة الأسلاك الإلكترونية بطول حر متغير على الطرف A. على عكس الأجهزة القياسية التي تعالج الأسلاك ذات الطول المتساوي فقط، يتيح JH-12 للسلك A أن يكون له طول ذيل قابل للتعديل بحرية - وهو أمر بالغ الأهمية للتطبيقات حيث تحتاج الأسلاك إلى الوصول إلى نقاط اتصال مختلفة على مسافات مختلفة.
تدمج الماكينة تغذية الأسلاك الأوتوماتيكية، والقطع، والتجريد، ولف وتصفيح الطرف A (مع تعديل الطول مجانًا)، وتجعيد الطرف B، وإدخال مبيت الطرف B في دورة واحدة مستمرة.
يعد JH-12 مثاليًا للأجهزة المنزلية والتحكم الصناعي ومصنعي الأجهزة الإلكترونية الذين يحتاجون إلى أحزمة أسلاك مرنة الطول مع طرف معلبة/ملحوم وطرف مجعد/مدخل.
ذيل ذو طول حر على الطرف A - طول السلك A قابل للتعديل بشكل مستقل، ويستوعب مسافات اتصال مختلفة بين الوحدات. لا حاجة للتقليم الثانوي أو الفرز اليدوي.
لف الطرف A + التعليب – يمنع لف السلك الأساسي تناثر الخيوط. يقوم التعليب بإعداد السلك للحام بمركبات ثنائي الفينيل متعدد الكلور أو الكتل الطرفية.
تجعيد الطرف B + الإدراج - تجعيد طرفي تلقائي بالكامل وإدراج مبيت على الطرف B.
300-350 دورة / ساعة - خرج إنتاج مستقر عند طول السلك ≥200 مم.
نطاق الأسلاك AWG#30 إلى AWG#20 - يغطي الأسلاك الإلكترونية ذات المقياس الدقيق المستخدمة عادةً في الأجهزة والأجهزة الإلكترونية.
توافق واسع للسكن - يدعم 0.8، 1.0، 1.2، 1.25، 1.5، 2.0، 2.54، و3.96 ملم. 2P-12P عالمي.
الفحص الشامل - وجود الأسلاك، واكتشاف العقد، ووجود الأطراف، ووجود الغلاف، وضغط الهواء، وحالة المحرك، بالإضافة إلى رؤية CCD الاختيارية (تسلسل الأسلاك، وجودة الشريط، ومظهر الطرف، وعمق الإدخال) ومراقبة الضغط.
مكونات متميزة - أجهزة Inovance، وأدلة Hiwin، ومسامير TBI، وأنظمة هوائي Airtac، وأجهزة استشعار Schneider، ومصدر طاقة Mean Well.
شاشة اللمس HMI - تعديل بديهي للمعلمات، ومراقبة الإنتاج، وأكثر من 50 مجموعة معلمات محفوظة للتغيير السريع.
| Parameter | Specification |
|---|---|
| Model | JH-12 |
| Functions | Wire feeding, length measurement, cutting, A-end stripping + free length adjustment + twisting + tinning, B-end stripping + crimping + housing insertion |
| Wire Range | AWG#30 – AWG#20 |
| Wire Type | Electronic wire (not for ribbon cable) |
| Wire Length | 35mm – 800mm |
| Cutting Accuracy | ±0.1mm + 0.1% of length |
| A-end Strip Length | 0.5 – 9mm |
| B-end Strip Length | 0.5 – 6mm |
| Tinning Length | 0.5 – 9mm |
| Twisting Length | Adjustable |
| Housing Pitch | 0.8, 1.0, 1.2, 1.25, 1.5, 2.0, 2.54, 3.96mm |
| Housing Pins | 2P – 12P |
| Cycle Rate | 300 – 350 cycles/hour (at wire length ≤200mm) |
| Air Pressure | 0.6 – 0.7MPa (clean, dry air) |
| Power Supply | AC220V |
| Machine Dimensions | 3500mm (L) × 1750mm (W) × 1760mm (H) |
| Weight | Approx. 850kg |
| Feeding Method | Automatic wire feeder, vibratory bowl for housings, automatic terminal feeding, automatic solder wire & flux feeding |
السمة المميزة لـ JH-12 هي قدرته على معالجة الأسلاك ذات الطول الحر المتغير على الطرف A.
ماذا يعني "ذيل طويل حر"؟
في آلات معالجة الأسلاك القياسية، يتم قطع طرفي السلك بنفس الطول الإجمالي. يتيح JH-12 للطرف A (نهاية التعليب) أن يكون له طول قابل للتعديل بشكل مستقل. يتم تغذية السلك، وقطعه، ومن ثم تتم معالجة الطرف A بطول موصل مكشوف يمكن ضبطه بحرية - من 0.5 مم إلى 9 مم للتجريد، ومن 0.5 مم إلى 9 مم للتعليب.
لماذا هذا مهم؟
تحتوي العديد من الأجهزة الإلكترونية على نقاط اتصال على مسافات مختلفة من مجموعة الأسلاك. قد تحتوي لوحة التحكم على وسادة لحام على بعد 30 مم من نقطة دخول الحزام، بينما يوجد مكون آخر على بعد 50 مم. ينتج JH-12 أسلاكًا ذات أطوال حرة مصممة بدقة على الطرف A، مما يمنع التشذيب اليدوي أو الترتيب المخصص لأطوال الأسلاك المختلفة.
تطبيق المثال:
يتطلب حزام لوحة التحكم في الثلاجة 8 أسلاك
تحتاج 4 أسلاك إلى طول حر يبلغ 40 مم على الطرف A للحام في منطقة واحدة
تحتاج 4 أسلاك إلى طول حر يبلغ 60 مم على الطرف A للحام في منطقة أخرى
يقوم JH-12 بمعالجة جميع الأسلاك الثمانية بالتسلسل بأطوال حرة مختلفة تلقائيًا
| Inspection Type | Description | Standard/Optional |
|---|---|---|
| Wire presence | Detects missing wire before processing | ✓ Standard |
| Knot detection | Prevents wire tangling and jams | ✓ Standard |
| Terminal presence | Verifies terminal is loaded before crimping | ✓ Standard |
| Housing presence | Confirms housing is available before insertion | ✓ Standard |
| Air pressure monitoring | Alerts on low or unstable air supply | ✓ Standard |
| Motor status | Real-time servo and stepper motor monitoring | ✓ Standard |
| CCD vision | Wire sequence, strip quality, terminal appearance, insertion depth | ◯ Optional |
| Pressure monitoring | Real-time crimp force analysis | ◯ Optional |
إدارة الأسعار السيئة:
عندما تكتشف رؤية CCD وجود خلل، يتم رفض التجميع
عند فشل الإدراج، يتم فرز التجميع النهائي إلى NG bin
إذا تجاوز المعدل السيئ الحد المحدد من قبل المستخدم، تتوقف الآلة وتنبه المشغل
| Category | Component | Brand |
|---|---|---|
| HMI | 10" touchscreen | Xiankong |
| Control | Control board | JUHAI custom |
| Control | Motion control card | JUHAI custom |
| Control | Industrial PC | JUHAI custom |
| Servo | Motors & drives | Inovance |
| Stepper | Motors & drives | Leisai |
| Pneumatics | Solenoid valves | Inovance |
| Pneumatics | Cylinders & fittings | Airtac |
| Motion | Ball screws | Hiwin / TBI |
| Motion | Linear guides | Hiwin |
| Motion | Timing belts | Samsung / Fulong |
| Bearings | Bearing components | Yiheda / NSK |
| Couplings | Couplings | Yiheda |
| Sensors | Proximity/photoelectric | Schneider / Panasonic |
| Pressure sensor | Air pressure | Airtac |
| Vision (optional) | Camera | Hikvision 6MP color |
| Vision (optional) | Lens | OPT |
| Electrical | Breaker, contactor | Chint |
| Electrical | Temperature controller | Omron |
| Electrical | Power supply | Mean Well |
| Indicator | 3-color light, buzzer | Taibang |
| Feeder | Vibratory bowl | JUHAI custom |
دعم اختيار العلامة التجارية المخصصة - حدد العلامات التجارية المفضلة لديك للماكينات، وعلم الخصائص الهوائية، وأجهزة الاستشعار، وأنظمة الرؤية، والمزيد.
| Industry | Typical Application | Why JH-12 |
|---|---|---|
| Home Appliances | Control board harnesses – wires soldered to PCB at one end, plugged into connector at the other | Free length tail accommodates varying distances on PCB. Tinning ensures reliable solder joint. |
| Industrial Control | PLC connection cables – tinned ends for terminal blocks, crimped ends for sensors | AWG#30-#20 covers most industrial signal wires. Free length tail matches different cabinet layouts. |
| Consumer Electronics | Internal device harnesses – power and signal connections between modules | Compact design. Flexible free length for tight internal spaces. |
| Medical Devices | Low-voltage signal harnesses – soldered connections on one end | Precision tinning and stripping for fine-gauge wires. CCD inspection ensures quality. |
